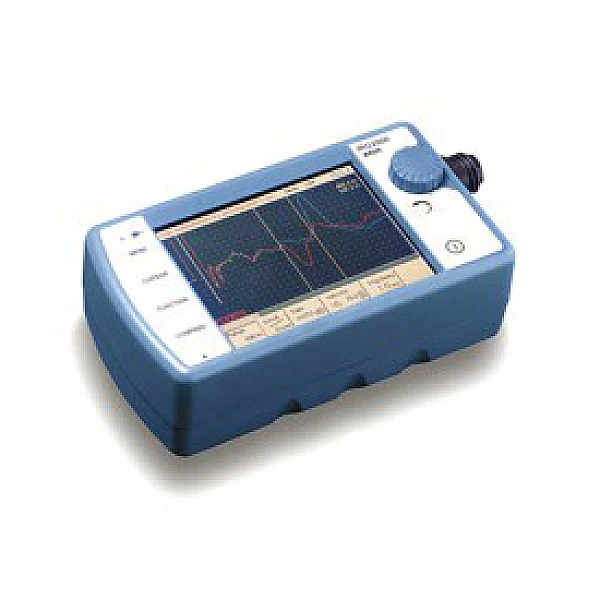

Рефлектометр IRG 2000
Назначение
Компактный и мобильный, простой в использовании однофазный рефлектометр IRG 2000 предназначен для предварительной локации мест повреждения в кабельных линиях до и выше 1000 В. Он может также использоваться в сетях напряжением до 400 В для определения состояния кабеля без снятия напряжения с кабеля. При использовании в составе интегрированных систем для поиска мест повреждений, таких как Syscompact 2000, позволяет реализовать самые современные методы обнаружения высокоомных дефектов и заплывающих пробоев, таких как метод вторичного импульса (SIM). Различные методы измерений позволяют выполнять предварительную локацию неисправности в диапазоне от 0 до 65 км.
Управление рефлектометром осуществляется с помощью функциональных клавиш и системы меню. Цветной ЖК-дисплей позволяет одновременно просматривать три записанные рефлектограммы. Питание рефлектометра IRG 2000 может осуществляться как от сети так и от встроенных аккумуляторов.
| Методы измерений | |
|---|---|
| Рефректометрический метод | |
| Метод вторичного импульса (SIM) | с блоком SA 32 |
| Метод вторичного импульса с дополнительной стабилизацией дуги (SIM DC) | с блоком SA 32 |
| Мультипликсированный импульсный метод (MIM) - усовершенствованный SIM | с блоком SA 32 |
| Дифференциальный метод вторичного импульса | с блоком SA 32 |
| Импульсный токовый метод (ICM) | с блоком SK 1D |
| Метод отраженной волны напряжения | с блоком CC 1 |
| Параметр | Значение |
|---|---|
| Выходное напряжение импульсов | 10...60 В |
| Длительность зондирующего импульса | 40 нс – 10 мкс |
| Электрическая прочность к входному напряжению | 400В AC (50-60 Гц) |
| Выходное сопротивление | 10 - 250 Ом регулируемое |
| Чувствительность входного делителя | -0 дБ ... + 60 дБ |
| Диапазон измерений (при v / 2 = 80 м/мкс) | 0 - 65 км |
| Дискретность считывания сигналов | 200 МГц (5 нс) |
| Разрешение | 0,4 м |
| Погрешность | 0.2 % |
| Скорость распространения v/2 | 50 – 150 м/мкс |
| Объем памяти рефлектограмм | 100 |
| Дисплей | TFT 320x240 pix. (121мм x 92мм) |
| Напряжение питания (работа и подзаряд батареи) | 100-240 В (50/60 Гц) |
| Продолжительность работы от аккумуляторной батареи | Около 5 ч |
| Рабочая температура | -20 … +50 °C |
| Температура хранения | -40 … +60 °C |
| Защищенность согласно IP54 | брызго-, пылезащищенный корпус |
| Размеры | 220 мм x 130 мм x 75 мм |
| Вес | 1,1 кг |
