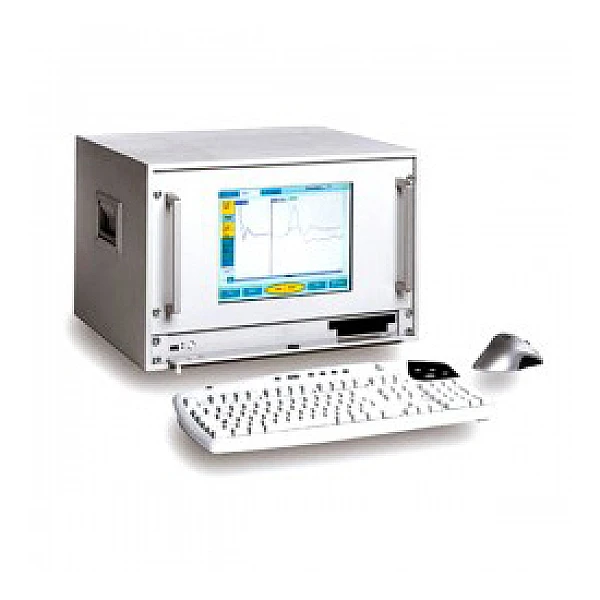

Рефлектомер IRG 3000

Рефлектомер IRG 3000

Назначение

Компьютеризированный рефлектометр IRG 3000 является базовым устройством для всех методов поиска неисправностей кабелей. Он предназначен для определения мест повреждений методами рефлектометрии в однофазных и трёхфазных кабельных сетях.

Встроенный 200 МГц регистратор неустановившихся процессов обеспечивает высокую точность измерений. Прибор позволяет проводить поиск неисправностей кабелей в ручном и автоматическом режимах. Программное обеспечение имеет оконный интерфейс, что облегчает пользователю работу с системой. На цветном ЖК-дисплее тонкоплёночной технологии могут одновременно отображаться до трёх эхограмм, полученных с использованием различных методов. Высокое разрешение наряду с функцией увеличения масштаба обеспечивают предварительную локацию мест повреждений с большой точностью.

Особенности прибора

• Автоматическая процедура измерения
• Автоматическая установка положения курсоров
• Измерение и отображение эхограмм для трёх фаз
• Число эхограмм, способных храниться в памяти прибора: > 100000 (определяется ёмкостью жёсткого диска)
• Выходное напряжение вводимого в кабель импульса: от 20 до 160 В
• Регистратор неустановившихся процессов высокого разрешения с частотой опроса 200 МГц в режиме реального времени
• Диапазон измерений (длина кабеля): более 200 км

Методы измерения

• Метод анализа отражённых импульсов
• Метод вторичного импульса (SIM) / Мультиимпульсный метод (SIM-MIM) - расширение метода SIM с использованием устройства связи SA 32
• Метод SIM в режиме постоянного тока (SIM DC) - с устройством связи SA 32
• Дифференциальный метод вторичного импульса - с устройством связи SA 32
• Импульсный токовый метод - с индуктивным устройством связи SK 1D
• Метод анализа затухания сигнала - с ёмкостным устройством связи CC 1
• Дифференциальный импульсный токовый метод - с индуктивным устройством связи SK 3D
• Дифференциальный метод анализа затухания сигнала - с индуктивным устройством связи SK 3D

Дополнительные опции

• Встроенный мегаомметр - автоматическое измерение трёх фаз
• Программное обеспечение для управления системой PHG
• Программное обеспечение для управления системой диагностики кабелей на очень
• низких частотах, включая подсистему измерения тангенса угла потерь и подсистему измерения уровня частичных разрядов

Рефлектометр IRG 3000 может быть модернизирован до системы диагностики и тестирования кабелей PHG TD/PD. Это достигается путём добавления генератора высокого напряжения очень низкой частоты PHG, а также подсистемы измерения тангенса угла потерь TD и подсистемы измерения уровня частичных разрядов с определением местоположения источника PD.
