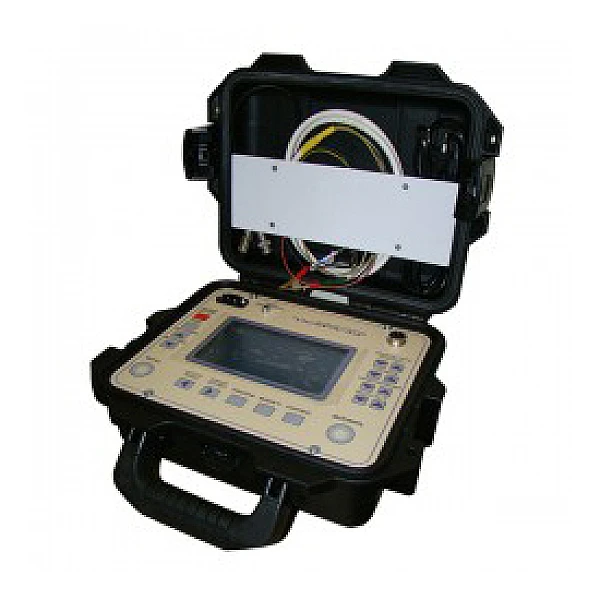

Рефлектометр высоковольтный осциллографический ИСКРА-3М
Назначение
Рефлектометр высоковольтный осциллографический “ИСКРА-3М” предназначен для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения.
Особенности
Прибор позволяет:
- обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
- измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до места обрыва или короткого замыкания;
- запоминать, хранить и обрабатывать результаты измерений;
- в составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 12 км при всех видах повреждений без использования предварительного полного прожига изоляции.
Прибор позволяет сохранить во встроенной энергонезависимой памяти 4 группы измерений (до 15 рефлектограмм в каждой), а также сохранять их на компьютере для дальнейшего анализа и учета. (Эта функция реализуется по индивидуальному требованию заказчика).
Рефлектометр предназначен для эксплуатации внутри закрытых помещений (в частности в крытом автотранспорте) при следующих условиях:
- диапазон температур окружающего воздуха, С - от минус 10 до +40;
- относительная влажность воздуха при температуре 25 С - до 80%;
- атмосферное давление, мм. рт. ст. - 650 - 800.
| Параметр | Значение |
|---|---|
| Максимальное измеряемое расстояние до места повреждения | 12,3 км |
| Минимальное измеряемое расстояние до места повреждения | 3 м |
| Дискретность измерения | 0,2 м |
| Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом: | |
| - амплитуда | от 3 до 25 кВт |
| - длительность фронта, не более | 0,15 мкс |
| - длительность импульса, не менее | 2 мкс |
| Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом: | |
| - амплитуда | не менее 5 В |
| - длительность фронта | не более 0,02 мкс |
| - длительность импульса | 0,03 - 10 мкс |
| Наибольшее рабочее напряжение датчика импульсного напряжения | 60 кВ |
| Непрерывная работа | в течение 8 часов |
| Срок службы | не менее 5 лет |
Погрешность измерения расстояния до места повреждения на высоком напряжении зависит от режима измерения и от пробивного напряжения повреждённого участка.
В случае измерения расстояния на высоком напряжении в режимах ‘’заплывающего пробоя’’, холостого хода, короткого замыкания погрешность составляет от +15 до +25 метров на расстоянии до 1 км, и от +20 до +40 метров на расстоянии свыше 1 км. Точность измерений очень сильно зависит от точности, установленного в приборе коэффициента укорочения. Для силовых кабелей этот параметр не нормируется. Кроме того нередки случаи, когда часть кабельной линии проложена другим типом кабеля, имеющего иной коэффициент укорочения.
- Рефлектометр высоковольтный “ИСКРА-3М”
- Датчик импульсного напряжения ДИН-1
- Датчик импульсного тока ДИТ-1
- Кабель соединительный низковольтный длина 1,5 м
- Кабель соединительный коаксиальный длина 0,4 м
- Руководство по эксплуатации
- Сумматор сигналов
- Комплект кабелей и разъемов
