Установка электрозащитная передвижная (УЭП) предназначена для защиты оператора от поражения электрическим током, от воздействия электрических и электромагнитных полей при проведении различного вида высоковольтных испытаний с помощью аппаратов испытания диэлектриков АИД-70М и АИД-70Ц. Использование установки позволяет проводить работы с высоким напряжением в соответствие с требованиями СанПин 2.2.4.1191-03, ГОСТ Р 51350, Правил Устройств Элетроустановок и Межотраслевых правил по охране труда при эксплуатации электроустановок ПОТ Р М-016-2001 РД 153-34.0-03.150-00 практически в любом удобном для потребителя месте, имеющем электропитание и контур защитного заземления, в том числе вне помещений без возведения дополнительного защитного ограждения и сигнализаций.

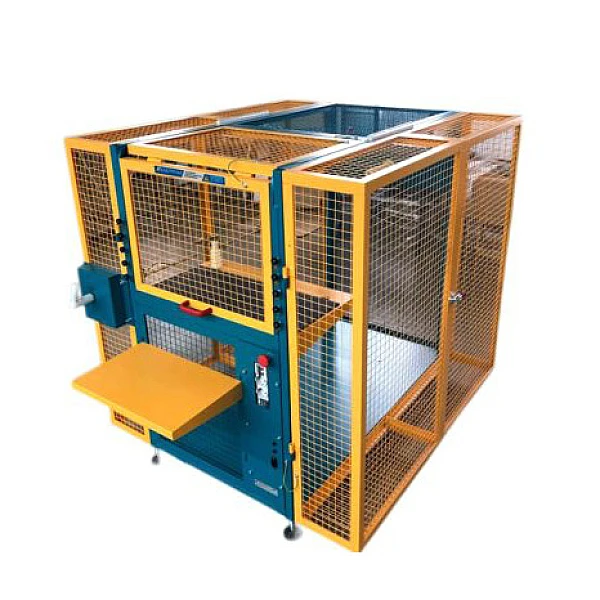

Установка  представляет собой разборную передвижную конструкцию удобную для транспортирования, позволяющую, при снятых боковых стенках, размещать ее в любых помещениях со стандартными дверными проемами. Установка включает испытательное поле, огороженное со всех сторон защитной металлической сеткой, внутри которого устанавливается источник высокого напряжения и испытуемый объект. Испытательное поле также имеет дополнительный проходной изолятор, позволяющий, при необходимости, осуществлять подключение испытуемого объекта расположенного вне испытательного поля решетки. В этом случае испытуемый объект и соединительные провода огораживаются временными заграждениями, с предупреждающими плакатами.

Установка имеет  подставку вне испытательного поля, предназначенную для пультов управления испытательных аппаратов АИД-70М (АИД-70Ц),  собственный пульт управления, предназначенный для подачи электропитания  к испытательным аппаратам, световую сигнализацию включения высокого напряжения. Установка снабжена замыкателем, накладываемым на высоковольтный вывод источника напряжения после снятия напряжения, защитные механизмы,  отключающие высокое напряжение при открытии дверей испытательного поля.
