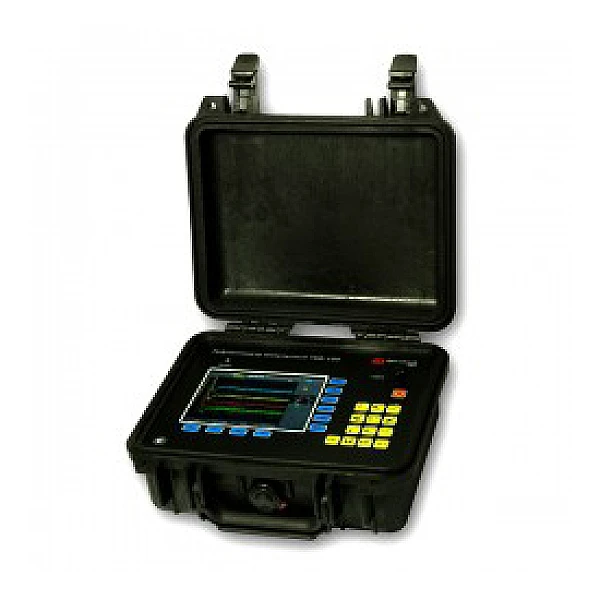

Рефлектометр для силовых линий TDR-109 СТРИЖ-С

TDR-109 – высокоточный 3-х канальный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замыкание кабеля.


Назначение и методы измерений TDR-109 СТРИЖ-С

  • Прибор TDR-109 предназначен для проведения измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом, следующими методами:
  • Импульсный метод
  • Импульсно-Дуговой Метод
  • Метод Колебательного Разряда по току
  • Метод Колебательного Разряда по напряжению


Область применения TDR-109 СТРИЖ-С для измерения длины кабеля

Импульсный рефлектометр TDR-109 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • воздушные кабельные линии;
  • компьютерные сети (СКС и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
  • для определения длины кабеля при его производстве, складировании и торговле.


Особенности рефлектометра TDR-109:

  • возможность применения самых современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод (TDR), импульсно-дуговой метод (ARM), метод волны тока (ICE), метод волны напряжения (Decay);
  • 3 линейных входа для подключения к трёх фазным кабелям; отображение рефлектограмм на цветном 5.7″ TFT-дисплее с разрешением 640х480 точек;
  • возможность отображения всех каналов измерений во всех сочетаниях (6 графиков рефлектограмм);
  • энергонезависимая память – не менее 300 рефлектограмм с возможностью одновременного отображения до 6 из них для сравнения;
  • максимальная дальность – 128 км; возможность зондирования импульсом повышенной амплитуды (U2 – не менее 45 В) для работы на кабелях с большим затуханием;
  • двухкурсорная измерительная система;
  • высокая точность измерения – до 0,01%; возможность детального рассмотрения любого участка рефлектограммы – функция многократной растяжки;
  • подавление асинхронных помех;
  • режим “Разность” – режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия; режим “Захват” – режим выявления непостоянных во времени неоднородностей;
  • встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
  • USB-порт для быстрого и удобного обмена данными с ПК – прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель расширяемая функциональность встроенного ПО – легкое и безопасное обновление встроенного ПО;
  • брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью.

Проведем демонстрацию оборудования онлайн или в нашем офисе

Комплектация

Комплектация TDR-109 СТРИЖ-С

  • Рефлектометр импульсный TDR-109 (1 шт.)
  • Зарядное устройство (1 шт.)
  • Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодилы (1 шт.)
  • Кабель соединительный 0.5м, 75 Ом, BNC.M-BNC.M (5 шт.)
  • Руководство по эксплуатации TDR-109 (1 шт.)
  • Компакт-диск с программным обеспечением (1 шт.)
  • Сумка для аксессуаров (1 шт.)


 Дополнительная комплектация
  • Генератор дуговых разрядов ADG-200-2 (10 кВ, 200 Дж, 30 кг)
  • Устройство переходное УП-1 для работы на кабелях под напряжением до 380 В;
  • Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
  • Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25.4 мм
  • Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
  • Переходник BNC.M – клеммы USB-Flash накопитель
