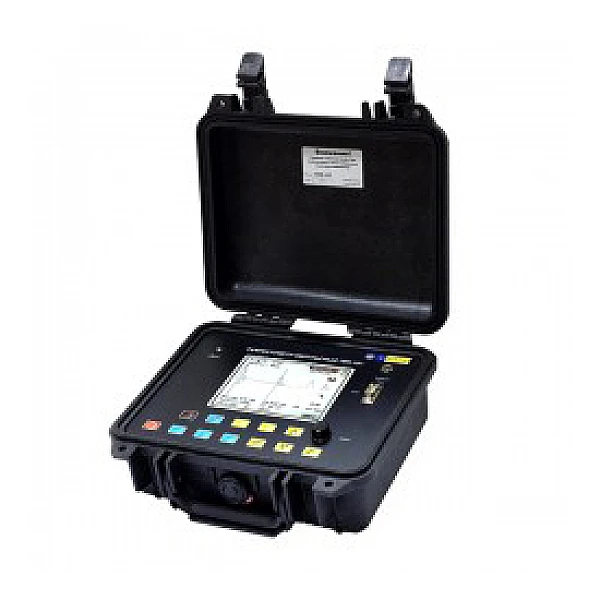

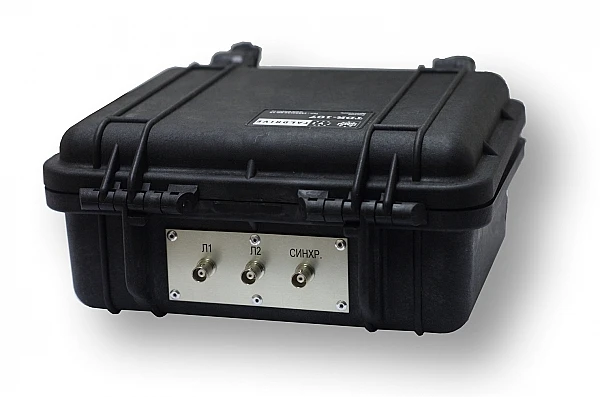

Рефлектометр TDR-107 СТРИЖ-С

TDR-107 – это современный цифровой рефлектометр, специально разработанный для поиска и диагностики повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замыкание кабеля. Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.

Назначение и методы измерений

Прибор TDR-107 предназначен для проведения измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом, следующими методами:

  • Импульсный метод
  • Импульсно-Дуговой Метод

Область применения прибора для измерения длины кабеля

Импульсный рефлектометр TDR-107 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • воздушные кабельные линии;
  • компьютерные сети (СКС и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
  • для определения длины кабеля при его производстве, складировании и торговле.

Особенности рефлектометра TDR-107:

  • возможность применения двух основных современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод и импульсно-дуговой метод;
  • измерение в реальном масштабе времени; подавление асинхронных помех;
  • отображение рефлектограмм на 5.7″ дисплее с разрешением 320х240 точек;
  • энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
  • режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
  • максимальная дальность – 50 км;
  • режим сравнения с рефлектограммой из памяти прибора режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
  • встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
  • возможность обмена данными с ПК;
  • брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью.



Проведем демонстрацию оборудования онлайн или в нашем офисе

Комплектация

Комплектация TDR-107 СТРИЖ-С

  • Рефлектометр импульсный TDR-107 (1 шт.)
  • Зарядное устройство (1 шт.)
  • Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодил (2 шт.)
  • Кабель соединительный 1.0 м, 75 Ом, BNC.M-BNC.M (2 шт.)
  • Руководство по эксплуатации TDR-107 (1 шт.)
  • Компакт-диск с программным обеспечением (1 шт.)
  • Сумка для аксессуаров (1 шт.)
  • COM-кабель для подключения к ПК (1 шт.)

 Дополнительная комплектация

  • Генератор дуговых разрядов ADG-200-2 (10 кВ, 200 Дж, 30 кг)
  • Устройство переходное УП-1 для работы на кабелях под напряжением до 380 В;
  • Кабель-удлинитель  5 м, 75 Ом, BNC.M-BNC.F
  • Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25.4 мм
  • Кабель соединительный  0,1 м, 75 Ом,  BNC.M-крокодилы
  • Переходник BNC.M – клеммы
