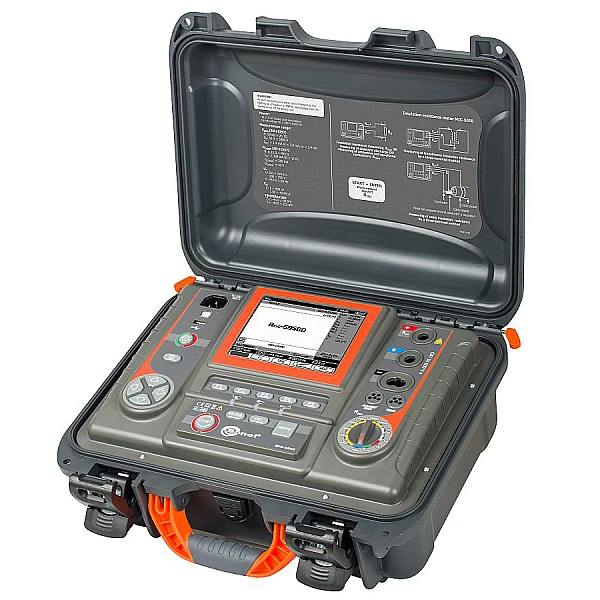

MIC-5050 Измеритель параметров электроизоляции

MIC-5050 Измеритель параметров электроизоляции

Функциональные возможности:

• измерение сопротивления изоляции до 20 ТОм;
• измерительное напряжение до 5000 В: стандартные величины 100 В, 250 В, 500 В, 1000 В, 2500 В, 5000 В или установка произвольной величины 50 В...1000 В с шагом 10 В, 1 кВ...5 кВ с шагом 25 В;
• вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
• установка времени измерения - до 99 мин 59 сек;
• измерительный ток – 1,2 мА, 3 мА или 6 мА;
• измерение сопротивления изоляции с использованием проводников длиной до 20 м;

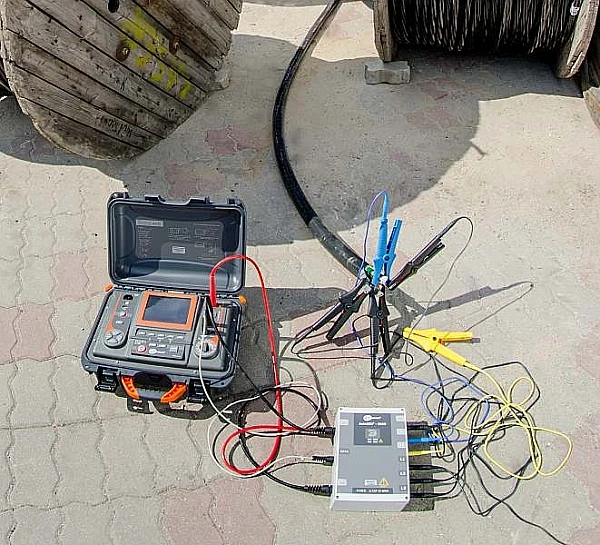

• измерение многожильных кабелей с использованием адаптера AutoISO-5000;
• автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
• измерение емкости кабеля (в процессе измерения сопротивления изоляции);
• измерение сопротивления изоляции нарастающим ступенчатым напряжением (SV);
• измерение коэффициента разряда диэлектриков (DD);
• определения место повреждения (прожиг);
• защита от объекта измерения находящегося под напряжением;
• измерение температуры с использованием дополнительного зонда ST-1;
• усовершенствованный цифровой фильтр - для измерений в условиях сильных электромагнитных помех;
• измерение напряжения переменного и постоянного тока до 750 В;
• питание от встроенного аккумулятора или сети 90…260 В;
• отображение графиков на дисплее в процессе измерения;
• встроенная инновационная память результатов измерений с возможностью указания Заказчиков, наименований объектов и точек измерений;
• передача данных на ПК по USB, Bluetooth или с помощью записи на USB-флеш-накопитель;
• совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Назначение и область применения:

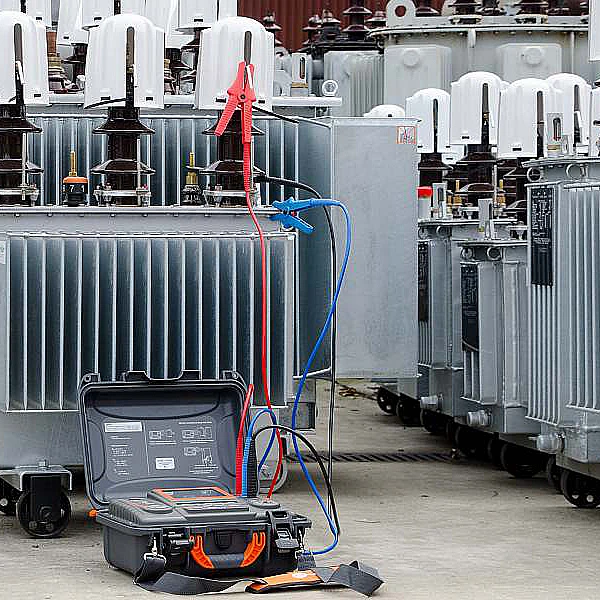

MIC-5050 – цифровой мегаомметр, предназначенный для испытания электрической прочности изоляции электроустановок систем электроснабжения, а также измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 20 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.

Входы R_ISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 825 В в течение 60 секунд.

Исключительно полезным решением является функция «прожига» поврежденной изоляции объекта. Преобразователь мощностью около 60 Вт позволяет дожигать места повреждения кабеля и облегчает локализацию дефекта, например, используя метод рефлектометрии с помощью прибора TDR-410.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
