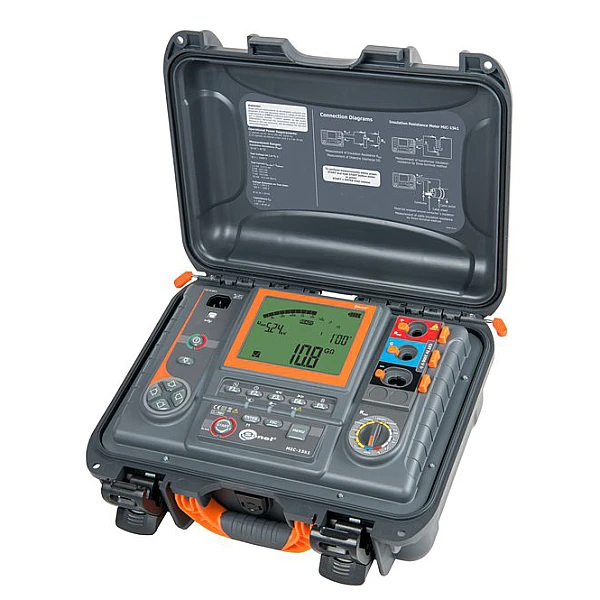

MIC-15k1 Измеритель параметров электроизоляции

MIC-15k1 Измеритель параметров электроизоляции

Функциональные возможности

• измерение сопротивления изоляции до 40 ТОм;
• измерительное напряжения до 15000 В: 500 В, 1000 В, 2500 В, 5000 В, 10000 В, 15000 В. в режиме измерения ..15000 В с выбором шага в 10 В, 100 В и 1000 В.;
• вычисление коэффициентов абсорбции и поляризации: установка трёх интервалов времени;
• установка времени измерения - до 99 мин. 59 сек.;
• измерительный ток – 1,2 мА, 3 мА, 5 мА или 7 мА;
• функция прожига;
• измерение сопротивления изоляция в режимах ступенчатым SV и плавно RT нарастающим напряжением;
• измерение коэффициента разряда диэлектриков DD;
• индикация частичных разрядов;
• индикация измеряемого сопротивления изоляции и тока утечки;
• измерение ёмкости кабеля;
• вычисление длины измеряемого кабеля;
• автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
• измерение напряжения постоянного/переменного тока до 1500 В;
• защита от напряжения на измеряемом объекте;
• усовершенствованный 5-ти ступенчатый цифровой фильтр позволяет проводить измерения в условиях сильных электромагнитных полей;
• работа прибора от внутреннего аккумулятора и от сети 90…260 В;
• передача данных на ПК через интерфейс USB и модулю Bluetooth;
• совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
• рабочий диапазон температур от -20°C до 50°C.

Назначение и область применения:

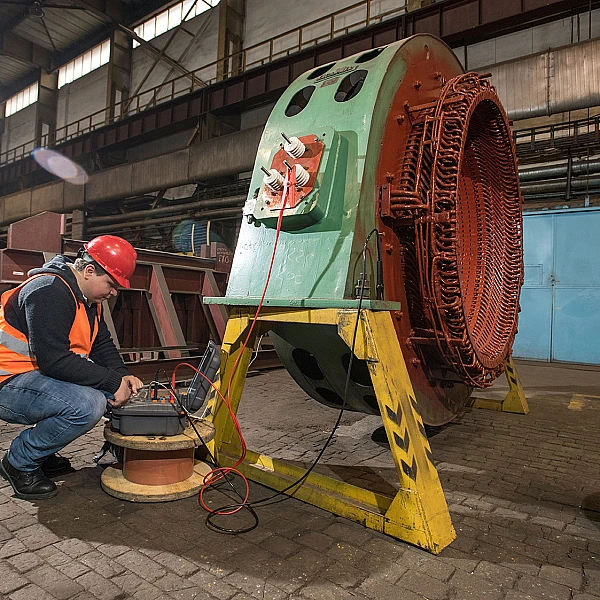

MIC-15k1 – цифровой мегаомметр, предназначенный для испытаний электрической прочности и измерения сопротивления изоляции электроустановок системы электроснабжения под действием электромагнитного поля сверхвысокого класса напряжения. Максимальное измерительное напряжение составляет 15000 В постоянного тока с диапазоном измеряемого сопротивления до 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости и тока утечки. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.

Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 1500 В в течение 60 секунд.

Исключительно полезным решением является функция «прожига» поврежденной изоляции объекта. Преобразователь мощностью около 150 Вт позволяет дожигать места повреждения кабеля и облегчает локализацию дефекта, например, используя метод рефлектометрии с помощью прибора TDR-410.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
