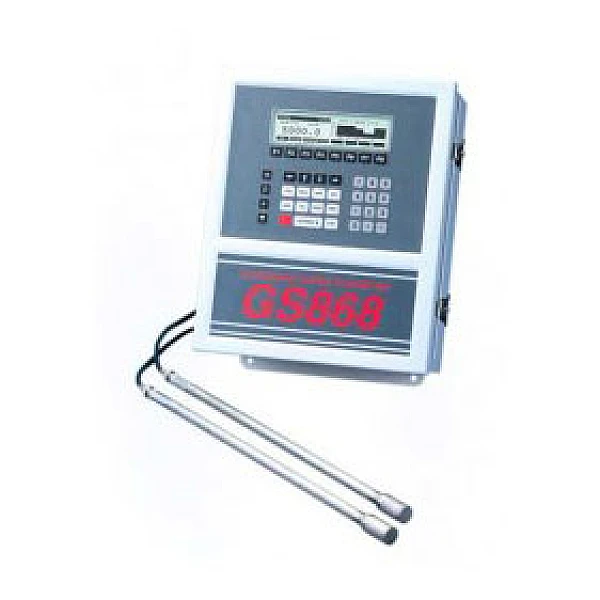

GE Sensing GS868

Стационарный ультразвуковой расходомер пара реализует запатентованную корреляционную времяимпульсную технологию измерения расхода Correlation Transit-Time, обеспечивающую точные, свободные от дрейфа измерения с использованием ультразвуковых преобразователей, которые не создают препятствий движению потока.

Корреляционная времяимпульсная технология

Компактные ультразвуковые преобразователи, установленные в трубопроводе или газоходе, один из которых расположен выше по течению относительно другого, посылают и принимают ультразвуковые импульсы, проходящие через поток газа. Прибор измеряет разность времен прохождения сигналов по направлению потока и против него и, используя процедуры расширенной цифровой обработки сигналов и корреляционного детектирования, рассчитывает скорость и объемный расход. Расчет массового расхода осуществляется по введенным в GS868 значениям температуры и давления, используя таблицы свойств водяного пара, занесенные в память прибора.

Широкий диапазон размеров труб и условий эксплуатации

Широкий диапазон измеряемых скоростей потока и возможность измерения расхода в трубопроводах различного диаметра позволяют использовать один расходомер - DigitalFlow GS868 - для решения таких задач, где ранее необходимо было применять несколько разных типов расходомеров. GS868 обеспечивает измерение скорости насыщенного и перегретого пара в пределах от 0,03 до 46 м/с в любом направлении движения потока в трубах диаметром от 50 до 1200 мм.

Для обеспечения максимальной точности используется двухканальная модель GS868, которая может быть установлена для двухлучевого измерения расхода в одной точке трубопровода. Двухканальная модель может также применяться для измерения расхода в двух трубах или в двух различных точках одной трубы, обеспечивая дополнительное снижение удельных затрат на точку контроля.

Отсутствие потерь давления и необходимости регулярного обслуживания

Ультразвуковые преобразователи GS868 не создают помех движению потока и их установка не приводит к потерям давления в отличии от других типов расходомеров. Прибор GS868 не имеет движущихся частей и отводов для отбора давления, разработанные способы монтажа преобразователей не дают возможности загрязнениям накапливаться в местах их установки, исключая необходимость смазки, очистки или других операций по техническому обслуживанию.

Гибкость установки

Удобная и простая установка GS868 является его отличительной характеристикой GS868. Система для измерения расхода состоит из одной или двух пар ультразвуковых преобразователей, предусилителей и электронного блока. Ультразвуковые преобразователи могут быть установлены в измерительный участок или, непосредственно, в технологическую линию. Электронный блок GS868 может быть удален от преобразователей на расстояние до 150 м. Локальное и дистанционное программирование, а также широкие возможности для обеспечения вывода информации, позволяют использовать GS868 практически в любых технологических процессах.

Дистанционное или локальное программирование

Встроенная программа GS868 обеспечивает легкость процесса проведения измерений и адаптацию к различным условиям эксплуатации. Программа последовательно выдает ряд запросов для ввода необходимых параметров трубопровода и другой информации, которая может быть введена с помощью клавиатуры прибора или персонального компьютера, используя заказное программное обеспечение Instrument Data Manager (IDM). Встроенная система защиты (пароль) исключает возможность несанкционированного доступа к данным.

Диагностика

Кроме скорости, объемного и массового расхода GS868 обеспечивает также вывод таких диагностических параметров, как время прохождения ультразвукового сигнала, скорость звука в газе и других величин, отражающих возможные отклонения или неисправности в работе системы. Любые из указанных параметров могут быть легко выведены на печать, переданы на выход в аналоговой или цифровой форме, а также отображены в численном или графическом формате на двойном жидкокристаллическом дисплее прибора.

Цифровые и аналоговые выходы

Расходомер DigitalFlow GS868 обеспечивает вывод необходимой информации, используя стандартные цифровые и аналоговые выходы, а также дополнительные аналоговые выходы или реле сигнализации. Параметры всех выходов соответствующим образом устанавливаются и калибруются с помощью клавиатуры прибора или персонального компьютера, используя заказное программное обеспечение Instrument Data Manager (IDM).

Встроенная функция записи данных

GS868 может сохранять в памяти более 43000 наборов данных. Установка параметров режима записи данных может осуществляться, используя клавиатуру прибора или персональный компьютер с установленной программой IDM. Журналы данных могут быть легко перегружены из памяти расходомера в компьютер для последующего анализа, используя программу IDM.

Серия расходомеров газов DigitalFlow

Стационарный ультразвуковой расходомер GS868 позволяет измерять скорость, объемный и массовый расход пара. В практических задачах, где используются сверхсжимаемые среды или требуется измерение массового расхода углеводородных газов, целесообразно использовать другие расходомеры серии DigitalFlow фирмы Panametrics.

Для получения дополнительной информации об используемых в ультразвуковых расходомерах серии DigitalFlow технологиях измерения и их технических характеристиках обращайтесь, пожалуйста, в наш офис.
