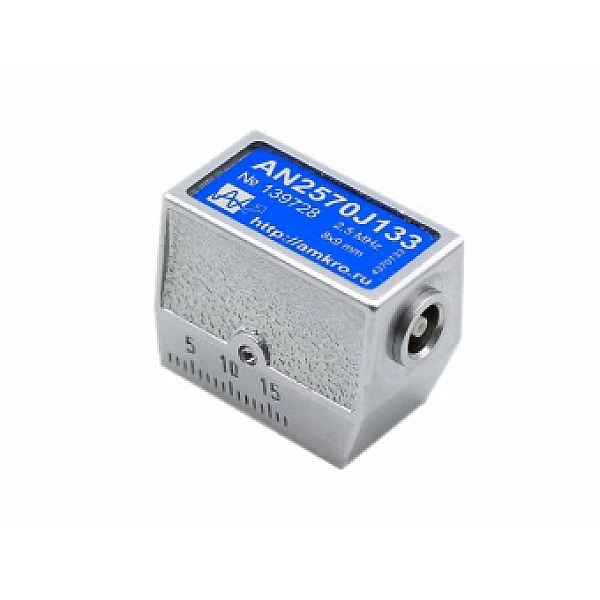

AN2570Jxx наклонные совмещенные притертые преобразователи 2,5 МГц 70 град

Наличие:

на складе

Гарантия:

12 месяцев

Самовывоз:

Екатеринбург

Возможна доставка до адреса

Кейсы поставок

Подробнее

5 700 ₽

Оперативная доставка
по всей России

Официальный
дилер

Гарантия
производителя

Гарантия
низкой цены

Проведем демонстрацию на вашем объекте

Описание

AN2570Jxx наклонные совмещенные притертые преобразователи 2,5 МГц 70 град

Ультразвуковые наклонные совмещенные преобразователи для контроля стыковых сварных соединений труб. Частота 2,5 МГц, угол ввода в сталь 70 град.

Выполняются с притиркой под определенный диаметр трубы

Также используются для выявления поперечных дефектов тела трубы указанного диаметра.

Обозначение: AN2570Jxx, где

AN -тип корпуса и конструкции;

25 - частота 2,5 МГц

70 - угол ввода УЗ колебаний 70 градусов (для стали марки 20)

J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)

xx - диаметр притирки

Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.

Проведем демонстрацию оборудования онлайн

AN2570Jxx наклонные совмещенные притертые преобразователи 2,5 МГц 70 град

Характеристики

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

Тип

контактный, наклонный, совмещенный, поперечных волн

Направление притирки

вдоль направления излучения УЗ колебаний

Диаметр притирки

любой по заказу

Угол ввода ультразвуковых колебаний в сталь 20

70 °

Обозначение по ГОСТ

П121-2,5-70-ДХХ (где XX - диаметр кривизны поверхности)

Номинальная частота преобразователя

2,5 МГц ± 10%

Тип излучаемых волн

поперечные

Размер пьезокерамического элемента

8х9 мм

Размер контактной поверхности (до притирки)

13х24 мм

Материал призмы

орстекло

Разъем подключения

Lemo 00.250

Встроенный согласующий элемент

индуктивность

Материал корпуса

латунь с гальваническим покрытием

Габаритные размеры (ШхДхВ)

16,5 х 28 х 22 мм
