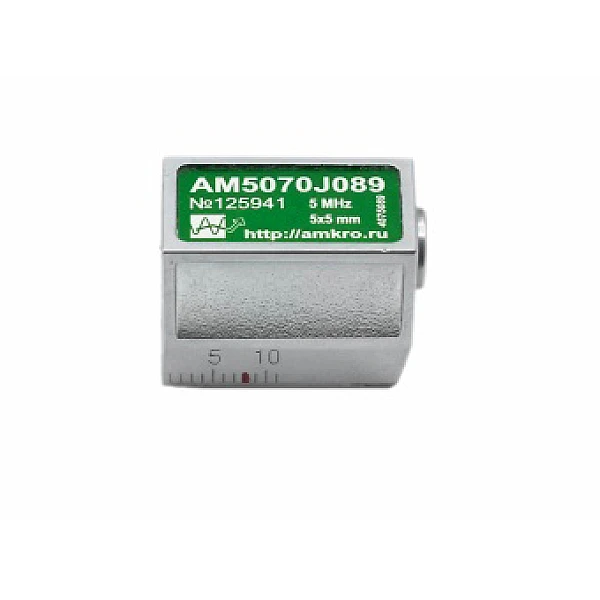

AM5070Jxx наклонные совмещенные притертые преобразователи 5 МГц 70 град

  • Код товара: 114995

Характеристики

Подробные параметры — во вкладке «Характеристики».

Ультразвуковые наклонные малогабаритные совмещенные преобразователи для контроля стыковых сварных соединений труб, в том числе малого диаметра. Частота 5 МГц, угол ввода в сталь 70 град. Выполняются с притиркой под…

5 700 ₽
Бесплатная доставка по РоссииПодробнее об условиях
НаличиеУточняйте
Гарантия12 месяцев
СамовывозЕкатеринбург
Кейсы поставок
Реальные кейсы и отзывы
наших клиентов
Подробнее
Проведем демонстрацию на вашем объекте
Описание

AM5070Jxx наклонные совмещенные притертые преобразователи 5 МГц 70 град

Ультразвуковые наклонные малогабаритные совмещенные преобразователи для контроля стыковых сварных соединений труб, в том числе малого диаметра. Частота 5 МГц, угол ввода в сталь 70 град.

Выполняются с притиркой под определенный диаметр трубы

Также используются для выявления поперечных дефектов тела трубы указанного диаметра.

Обозначение: AM5070Jxx, где
AM -тип корпуса и конструкции;
50 - частота 5,0 МГц
70 - угол ввода УЗ колебаний 65 градусов (для стали марки 20)
J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)
xx - диаметр притирки

Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.

Проведем демонстрацию оборудования онлайн
AM5070Jxx наклонные совмещенные притертые преобразователи 5 МГц 70 град
Характеристики
Предоставим обзор и сравнение прибора с аналогичным оборудованием других производителей

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения. Размер пьезоэлемента 5х5мм идеально подходит для контроля стыковых соединений труб небольшого диаметра

    Типконтактный, наклонный, совмещенный, поперечных волн
    Направление притиркивдоль направления излучения УЗ колебаний
    Диаметр притиркилюбой по заказу
    Угол ввода ультразвуковых колебаний в сталь 2070 °Обозначение по ГОСТП121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности)
    Номинальная частота преобразователя5,0 МГц ± 10%Тип излучаемых волнпоперечныеРазмер пьезокерамического элемента5х5 мм
    Размер контактной поверхности (до притирки)13х23 ммМатериал призмыорстеклоРазъем подключенияLemo 00.250Встроенный согласующий элементиндуктивностьМатериал корпусалатунь с гальваническим покрытиемГабаритные размеры (ШхДхВ)15 х 24 х 17,5 мм
